Pilot plant-vriesdrogen voor vele verschillende toepassingen
Vandaag de dag kiest de consument voor producten die gemakkelijk te bereiden zijn, goed smaken en langer vers blijven. Door vriesdrogen kunnen fabrikanten aan deze wensen voldoen: de natuurlijke kleur, eigenschappen en consistentie van het product blijven behouden, en hetzelfde geldt voor de eiwitten en vitaminen die de voedingsmiddelen zelf bevatten.
Door de substantiële voordelen die zij biedt in nagenoeg iedere voedselverwerkingssector, inclusief vis, fruit en kruiden, is RAY® vriesdroogtechnologie een hoogwaardige oplossing. Bevroren producten worden onder vacuüm gedroogd, waardoor het water als damp uit het product wordt afgevoerd. Als een van de meest ervaren ontwerpers en fabrikanten van vriesdrooginstallaties ter wereld combineert GEA unieke technologie met betrouwbaar bedrijf van de installatie, zodat de superieure productkwaliteit wordt geleverd die u nodig heeft om voor te blijven op uw concurrenten.
Belangrijkste voordelen van kleinschalig vriesdrogen
De RAY® Plus Pilot Plant biedt de volgende economische en technische voordelen:
- Volledige schaalbaarheid van industriële systemen
- Behoud van de productstructuur en -omvang, en van essentiële kenmerken zoals kleur en nutriënten
- Flexibele werking met variabele parameters voor producttemperatuur, vacuüm en warmte-input
- Online regeling en bewaking van vacuüm, sublimatiesnelheid, verwarmingsplaattemperatuur en producttemperatuur.
- Geïntegreerde batch-rapportage en receptsysteem
- Hoge doorvoercapaciteit en grote condensor
- Automatische generatie van vriesdroogprofielen.
Belangrijkste kenmerken van de GEA RAY® Plus Pilot Plant Vriesdroger
De RAY® Plus Pilot Plant, bediend via een touchscreen, werd ontworpen voor hygiënische verwerking en is als zodanig gemakkelijk te reinigen en onderhouden. Nadat het product in de kamer is geplaatst, verloopt het proces volkomen automatisch en worden alle vitale parameters (producttemperatuur, verwarmingsprofiel, gewichtsverlies enz.) geregeld, bewaakt en opgeslagen, voor volledige documentatie en gegarandeerde herhaalbaarheid. De RAY® Plus Pilot Plant kan automatisch droogprofielen genereren en, op basis van de maximale producttemperatuur en/of factoren zoals constant gewicht, temperatuur en vacuümverschil, het droogprofiel en het eindpunt van het proces bepalen.
Hoewel de RAY® Plus Pilot Plant is ontworpen om bij 0,3 mbar te werken, kan ze drukken tot 0,1 mbar bereiken. Bovendien zorgt het RAY® concept voor korte stilstandtijden tussen batches, dankzij een doeltreffende ontijzing en snelle evacuatietijden.
RAY® Plus Pilot Plant vriesdroger in één oogopslag
| Kast en condensor | Roestvrij staal |
|---|---|
| Installatie | Plug&play-unit die alleen koud water en stroom nodig heeft |
| Dampafscheider | Hoge capaciteit, geschikt voor sublimatie van 2,5 kg H₂O/m²/h |
| Verwarming | Systeem op waterbasis, geregelde verwarming en koeling van 20-140°C. Stralingsverwarming voor gelijkmatige warmte-input |
| Evacuatie | Tot 1 mbar binnen 6 minuten |
| Vacuümregeling | Nauwkeurig van 0,1-2 mbar voor beheerst drogen. Ontworpen voor bedrijf bij 0,3 mbar |
| Bewaking | Product, verwarmingsplaat, condensortemperatuur en -drukregeling, bewaking en registratie. Productweegsysteem |
| Besturing | Computer-gebaseerd HMI met touchscreen |
Vergelijking van de twee maten
| RAY® Plus Pilot Plant | Model RAY®1 Plus | Model RAY®2 Plus |
|---|---|---|
| Droogoppervlak (m²) | 0,76 | 1,5 |
| Lading (kg/dag) | 2x12 | 2x24 |
| Droge stof (%) | 20,0 | 20,0 |
| Verwachte batchtijd (u) | 10-12 | 10-12 |
| Sublimatie (kg H₂O/dag) | 19 | 38 |
| Productie (kg/dag) | 5 | 10 |
| Geïnstalleerd vermogen (kW) | 12 | 25 |
| Gemiddeld verbruik (kWh/u) | 7 | 12 |
| Waterverbruik (l/u) | 200 | 300 |
Hoe werkt de validatie van vriesdrogen in een pilot plant?
Het belangrijkste doel van de pilot plant is om kleine monsters te produceren die vergelijkbaar zijn met monsters uit de volledige productie. Bovendien zal de pilot plant het recept opstellen voordat de omvang van een productielijn wordt bepaald. In de RAY® Plus Pilot Plant worden alle essentiële parameters, zoals producttemperatuur, verwarmingsprofiel en gewichtsverlies, geregeld, bewaakt en opgeslagen voor volledige documentatie en herhaalbaarheid. De unit kan het droogprofiel automatisch genereren en het eindpunt van het proces bepalen op basis van de maximale producttemperatuur en/of factoren zoals constant gewicht, verwarmingsplaattemperatuur en vacuüm. De RAY® Plus Pilot Plant biedt volledige schaalbaarheid naar industriële systemen, zoals de RAY® batch-vriesdrogers van GEA. De nieuwste, de RAY® Plus, werd ontworpen voor geautomatiseerde productie met hoge capaciteit. Na een validatietest in het GEA droogtestcentrum in Kopenhagen ontvangt u gevriesdroogde productmonsters en een gedetailleerd rapport.


Proeven in testcentra en verhuur van pilot plants
Proeven in het GEA testcentrum
In het GEA testcentrum voor droogprocessen in Kopenhagen, Denemarken, kunt u samen met onze experts uw processen evalueren, nieuwe recepten testen en het GEA systeem configureren dat het beste bij uw behoeften past. We hebben meer dan 3.000 tests uitgevoerd en met ongeveer 1.000 productsoorten gewerkt. Of u nu nieuw bent in vriesdrogen of wilt moderniseren, uitbreiden of diversifiëren, wij nemen de tijd om uw uitdagingen en doelstellingen te begrijpen en helpen u bij het vinden van de beste oplossing voor uw bedrijf.

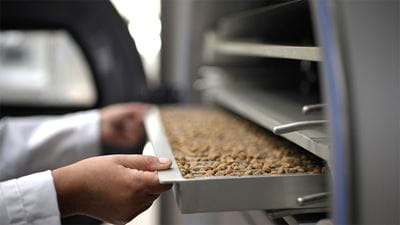

Een van de meest effectieve manieren om uw product te optimaliseren voor vriesdrogen, zowel voor wat betreft productkwaliteit als productiecapaciteit, is door middel van tests in het GEA testcentrum. Meestal levert u bevroren grondstoffen aan, waarna GEA tests uitvoert bij drie verschillende parameterinstellingen, wat resulteert in drie productkwaliteiten die bij drie verschillende capaciteiten worden geproduceerd. Vervolgens kunt u de resultaten beoordelen en de gewenste productkwaliteit en bijbehorende capaciteit selecteren.
Na afloop van de test ontvangt u de drie gevriesdroogde monsters en een gedetailleerd rapport met alle belangrijke testparameters en trends, samen met een geschatte capaciteit van een industriële installatie voor elk monster.
Als u meer wilt weten over validatietests of een proef wilt regelen bij het GEA testcentrum voor droogprocessen in Kopenhagen, kunt u hier een aanvraag indienen.
Huur pilootapparatuur voor ontwikkeling op uw eigen locatie
Wij bieden de GEA RAY®1 Plus aan als pilootapparatuur voor ontwikkeling op locatie, waarbij een specialist op het gebied van vriesdrogen zorgt voor een vlotte inbedrijfstelling en personeelstraining. De training omvat klassikale instructie over vriesdrogen, productoptimalisatie en de bediening van de vriesdroger, evenals praktische training op locatie met uw eigen product. Doorgaans omvat de training drie testruns met verschillende procesparameters, vergelijkbaar met de tests die GEA in het GEA testcentrum uitvoert.
Als u slechts één product hebt, is de beste optie doorgaans om tests uit te voeren in het testcentrum van GEA. Als u echter meerdere producten hebt of de grondstof voor een specifiek product wilt optimaliseren, raden wij u aan een testunit te huren of kopen. De gebruikelijke huurperiode bedraagt één tot drie maanden, maar veel klanten besluiten uiteindelijk om de huurunit tegen een redelijke prijs te kopen voordat de huurperiode afloopt.
Test uw product voordat u erin investeert: klik hier om een proefsessie bij het GEA testcentrum te boeken of pilootapparatuur voor uw eigen locatie te huren.
Veelgestelde vragen over vriesdrogen op pilootschaal
Ja, dat kan op twee manieren. Breng uw product naar het GEA testcentrum en werk samen met onze experts om het proces te evalueren, recepten te testen en het juiste systeem te configureren. Of huur pilootapparatuur voor ontwikkeling op uw eigen locatie, waarbij ingenieurs van GEA ter plekke zijn voor inbedrijfstelling en training van uw personeel.
U test het product in een pilot plant, regelt het gehele droogproces volgens uw instelwaarden en gebruikt dit als uitgangspunt voor het productierecept. In de RAY® Plus Pilot Plant worden producttemperatuur, verwarmingsprofiel en gewichtsverlies van elke cyclus gemonitord en opgeslagen, en kan de unit het eindpunt van het proces bepalen op basis van de maximale producttemperatuur en/of factoren zoals constant gewicht, temperatuur en vacuümverschil. Na een validatiecyclus in het GEA Testcentrum voor droogprocessen in Kopenhagen ontvangt u drie gevriesdroogde productmonsters en een gedetailleerd rapport met daarin de belangrijkste testparameters, procestrends en de verwachte industriële productiecapaciteit voor elk monster.
