Konstrukcja filtrów workowych niskociśnieniowych
Zasada zbierania
Gdy gazy z zawartością pyłu przepływają przez porowatą warstwę tkaniny lub filcu, pył oddzielany jest od gazu nośnego i odkładany na medium filtra. Stamtąd jest regularnie usuwany i spada do zbiornika na pył.
Jako materiał w filtrze wykorzystywane są tkaniny i włókniny wykonane z naturalnych lub syntetycznych włókien oraz włókien nieorganicznych (szklanych, mineralnych lub metalowych).
Unikalna technologia niskiego ciśnienia i dużych objętości GEA (technologia LPHV) jest szczególnie przydatna do oczyszczania dużych strumieni gazów.
Technologia ta jest przystosowana do wielkich, wielokomorowych konstrukcji, zawierających do 1150 worków o długości 8 metrów każdy, co daje około 3700 metrów kwadratowych filtracji w każdej komorze. Wymaga minimalnego użycia sprzętu do impulsowej regeneracji worków filtracyjnych.

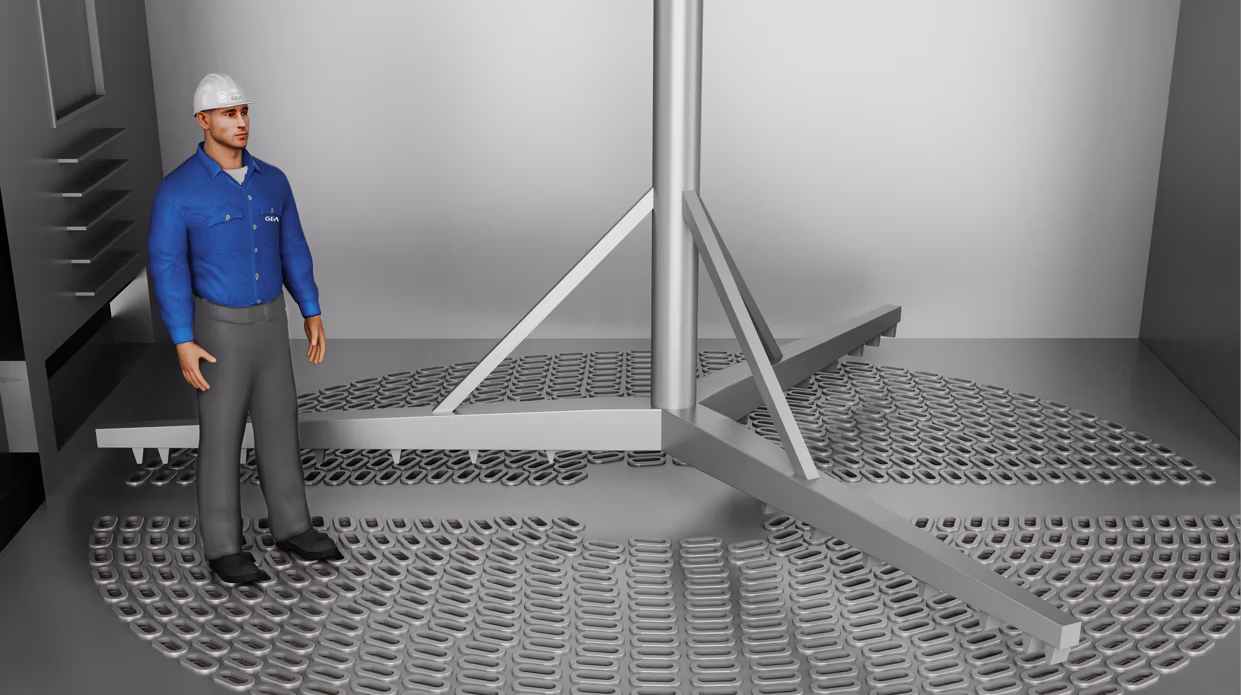

Komora oczyszczonego gazu typu walk-in:
- Łatwy dostęp do worków. Pełny dostęp do worków, brak potrzeby zdejmowania rur przedmuchowych i dysz Venturiego. Worki można wymieniać bez użycia narzędzi.
Technologia oczyszczania niskociśnieniowego powoduje:
- Najniższe koszty eksploatacji. Jeden zawór membranowy impulsowy na komorę (zwykle łącznie 4 na piec w porównaniu do >100 wymaganych w tradycyjnych konstrukcjach).
- Brak sprężarek powietrza zakładowego. Niezawodne dmuchawy Rootsa dostarczają powietrze potrzebne do czyszczenia worka, obniżając koszty operacyjne.
Dodatkowe funkcje
- Konstrukcja wielokomorowa [zwykle wymagane są tylko 4 (dla pieca cementowego)]
- Obsługa offline lub online
- Konkurencyjny koszt początkowy
- Niski całkowity koszt eksploatacji (koszt obsługi i konserwacji)
- Instalacje na całym świecie
- Dostawa pod klucz lub szybsza dostawa samego sprzętu
Te funkcje zapewniają niskie koszty eksploatacji i minimalną inwestycję początkową. Niskociśnieniowe filtry workowe są wykorzystywane w przemyśle cementowym, żelaznym i stalowym oraz w przemyśle nieżelaznym.
W przypadku zmian w procesie wyższego szczebla lub jeżeli wymagana jest mniejsza ilość pyłu w czystym gazie niezbędne może być użycie filtra workowego zamiast suchego filtra. GEA jest ekspertem w instalowaniu takich filtrów workowych w istniejącej obudowie elektrofiltra (ESP).
Technologia oczyszczania gazu firmy GEA
Dokładamy wszelkich starań, aby każdy klient otrzymał rozwiązanie dostosowane do jego indywidualnych potrzeb w sposób ekonomiczny i na czas.
Filtr workowy — piece i chłodnice klinkieru
- Technologia oczyszczania impulsowego niskiego ciśnienia i dużych objętości (LPHV) — najniższy całkowity koszt eksploatacji
Przekształcenie elektrofiltrów i filtrów z przedmuchem wstecznym na filtry workowe niskociśnieniowe z czyszczeniem impulsowym
- W miarę możliwości można ponownie użyć powłoki stalowej, obudowy, systemu transportu pyłu
System kontroli NOx
- Selektywna redukcja katalityczna (SCR)
Kontrola rtęci
- Węgiel aktywowany ze zintegrowaną kontrolą cząstek
Chłodnice powietrze-gaz — chłodnice klinkieru cementowego
- Chłodnica + systemy filtrów tkaninowych do gazów odlotowych z chłodnic klinkieru
Systemy płuczek SO2 i kwaśnego gazu
- Płuczki mokre
- Wtryskiwanie odczynników
Wieże chłodnicze
- Konstrukcja rozpyłowa z cyrkulacją pojedynczej cieczy (wody)
- Konstrukcja z rozpyleniem dwóch składników (powietrza i gazu)
Elektrofiltry
Systemy odzyskiwania energii
